M4 ハンドガード 交換で迷う、アウターバレルとの長さ合わせ
M4（AR-15系）のハンドガード交換で悩みやすいのが、アウターバレルとの長さ合わせです。結論から言うと、ハンドガードとアウターバレルを同じインチ数で揃えてもアッパーレシーバーに組み込むとズレるため、「アッパー境目からフラッシュハイダー根本まで」の長さで考えるのが近道です。

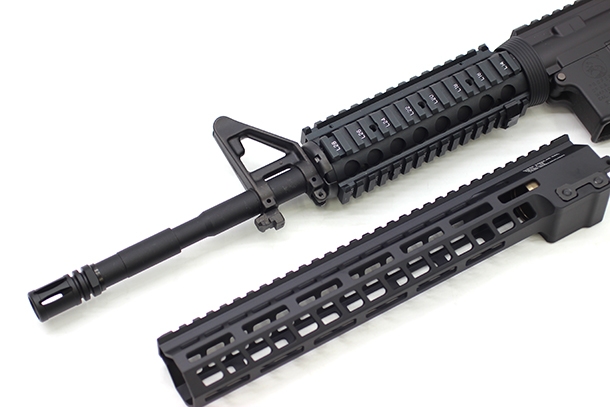

自慢の愛銃をよりカッコ良くイメチェンしたい！そんな時、一番有効的に外観を変えられるのはハンドガード交換でしょう。デザインだけでなくレールプラットフォームなどの機能も変化し、まるで別のエアガンに生まれ変わった気すらします！
M4のハンドガード交換は初心者が挫折しやすい
ハンドガード交換は外装カスタムの基本ですが、カスタム初心者が挫折しやすい大きな壁でもあります。パーツを用意すれば簡単に交換できる、というものではありません。
ハードルを上げている主な要素は以下でしょうか。
- 工具、治具、バイスが無いと辛い。バレルナットによっては専用工具も必要。
- レシーバーとバレルナットのネジピッチを揃える必要がある。
- ハンドガードによってはバレルナットのシム調整が超大変。
- バレルナット締め込みでアウターバレルが曲がる場合は更なる調整が必要。
これらは組込作業自体にまつわる部分です。それ以外にも、サバゲープレーヤーを悩ますポイントがあります。それは、ハンドガードとアウターバレルの長さ合わせです！
ミリタリー系アサルトライフルであれば、実銃のスペックを頼りにアウターバレル〇〇インチ、ハンドガード〇〇インチと、数字通りに組み合わせれば問題ありません。問題なのは、詳細不明な民間系の再現や独自の組み合わせでオリジナリティを出したい時です。

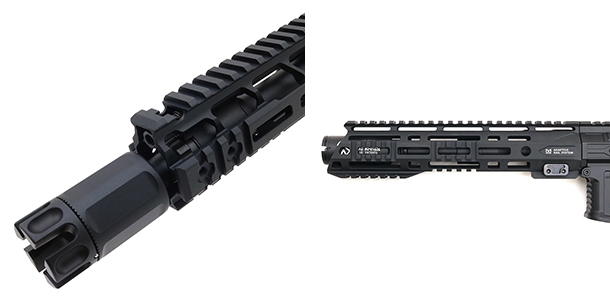

「フラッシュハイダーの根本をハンドガードと面一にしたい」とか「サプレッサーがハンドガード内に入り込む様にしたい」といった場面で、アウターバレルやハンドガードをそれぞれ何インチで組み合わせれば意図したバランスになるのか、非常にややこしいのです。
その理由は、ハンドガードとアウターバレルを同じインチ数で揃えても、アッパーレシーバーに組込むとズレるから。これで悩まれる方は非常に多いのではないでしょうか。
〇〇インチは全長のこと。でも…
アウターバレルもハンドガードも、〇〇インチという表記は全長のことを指します。しかし、ハンドガードは見えている部分が全長のため分かりやすいのに対し、アウターバレルは実銃で言うところの〇〇インチ相当という意味になるため、そもそも表記通りの長さでもありません。
実銃バレルのインチ数は、マズルスレッドの先端からアッパーレシーバー内に入り込むチャンバーの後端までの長さを指します。エアガン用のアウターバレルは当然実銃とは構造が異なり、マズルスレッドの長さもまちまちで、実銃チャンバーにあたる根本の長さもカテゴリにより様々です。
では「見えている部分の長さで考えよう」と思うと、今度はアッパーレシーバーがバレルスレッド分だけ前に出ていることを忘れ、なんだか計算が合わない…。どこを基準に数字を出して何と比較すれば良いのか混乱してしまいます。
カタログスペックだけ見ても、実際にどこからどこまでが何センチなのか判断しづらく、せっかく買い揃えたカスタムパーツの長さがイメージと違う、という事にもなり兼ねません。何とかして！
アッパー境目からハイダー根本までの長さ早見表
そんな時は、アッパーレシーバーとハンドガードの境目を起点として、フラッシュハイダーの根本まで何センチあるのかを基準にしましょう。

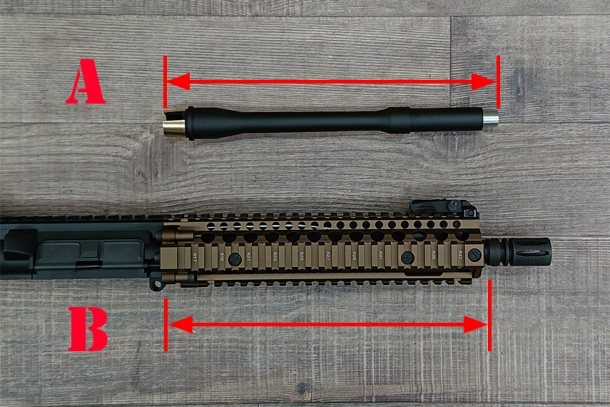

▲Aはアウターバレルの全長。（但しエアソフトパーツのためインチ表記とは誤差あり）
B（アッパー境目からハイダー根本まで）がどれくらいになるかを調べましょう。
〇〇インチのアウターバレルをアッパーレシーバーに装着した時、上記の基準で測ると何ミリの長さになるのか。そのデータをまとめてみました！
| バレルレングス | アウターバレル全長（A） | アッパー境目からハイダー付け根までの長さ（B） |
|---|---|---|
| 14.5インチ | 370mm | 355mm |
| 12.5インチ | 315mm | 295mm |
| 11.5インチ | 290mm | 270mm |
| 10.5インチ | 264mm | 244mm |
| 7.5インチ | 195mm | 175mm |
※オルガエアソフト製MWSアルミアウターバレルで実測を行った結果です。
※お手持ちのパーツにより数値は数ミリ前後します。ある程度の指標としてご活用ください。
このアウターバレル問題は、カスタムのご依頼を頂く際に気にされるお客様も非常に多く、一つの判断基準になればと、ORGA製MWSアルミアウターバレルの発売記事に記載したものです。
特殊レングスは計算式でおおよその長さが出せる
上記の表以外の特殊レングスの場合は、下記の式に当てはめるとある程度の数字が導き出せます。
〇〇インチ × 25.4 － 18 ≒ アッパー境目からの長さ(mm)
分かりやすく言えば、インチ表記をミリに置換し、18mm短くした長さが目安になります。上の表と1個ずつ当てはめるとそれぞれ数ミリの誤差がありますが、どの数を当てはめても5mm以内の近似値を出す計算式になっています。
5mmもズレるんかいとお叱りを受けそうですが、これは致し方ない部分でもあります。実スペックのデータを基に設計したパーツですので、実銃においても同じメーカーで揃えるなどしないと誤差が生じることもあるのでしょう。エアソフトであれば尚更です。
更に言えば、実物ハンドガードも〇〇インチとモデル名では切りの良い数字にしてますが、実際はコンマ数インチ長かったり短かったりします。NOVESKEが最たる例ですね。
- NSR7 = 7.2インチ
- NSR9 = 9.15インチ
- NSR11 = 11.1インチ
- NSR13 = 13.5インチ
- NSR15 = 15インチ
正直、基準がバラバラの在り物パーツをカタログ値だけで組み合わせて面一を出すのは至難の業です。
迷ったら覚えたい、ハンドガードとバレルの長さ合わせ2つの目安
表や計算式を使うとパーツチョイスはかなりしやすくなりますが、もっとシンプルで覚えやすい基準を教えて！と仰る方は、以下の数字だけを覚えてください。

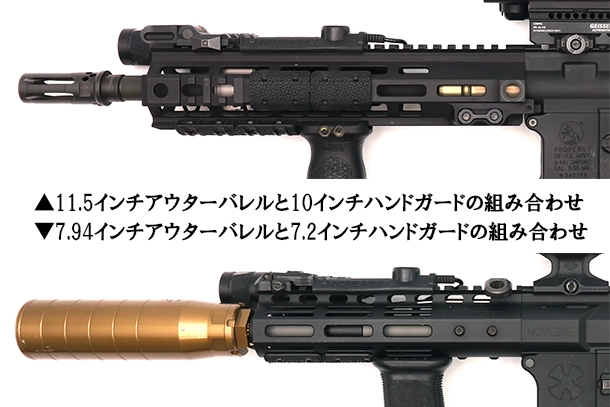

①アウターバレルの長さをハンドガードより1.5インチ長くする
バレルがちょっとだけ飛び出る標準的なバランスになります。
②面一を目指すなら0.8インチ程度が狙い目
ハンドガードの正確な長さが分かっている前提にはなりますが…
面一にしたいならアウターバレルカットもおすすめ
どうしても面一を出したい場合には、アウターバレルカットという手法もあります。精度を重視するならショップに依頼されるのが一番早いかもしれません。
当店では仮組みしてマーキングを付けカット加工を行うため、ピッタリを狙えます。オルガエアソフトではその様なパーツ加工も承っておりますので、お気軽にご相談ください！
